Q-2J型金相试样切割机

简要描述：Q-2J型金相试样切割机产品简介Product introduction在金相试样制备过程中，试样材料的切割是试样制备的首道重要工序,本机利用高速旋转的薄片砂轮来截取试样，适直切割较硬的金属材料，本机有冷却装置，用来带走切割时所产生的热量，避免试样过热而改变组织。性能特点&nb...

更新时间：2021-12-16 10:33:33
访问量：6437

产品咨询联系我们

产品分类

/ Products Classification 点击展开+

详细介绍

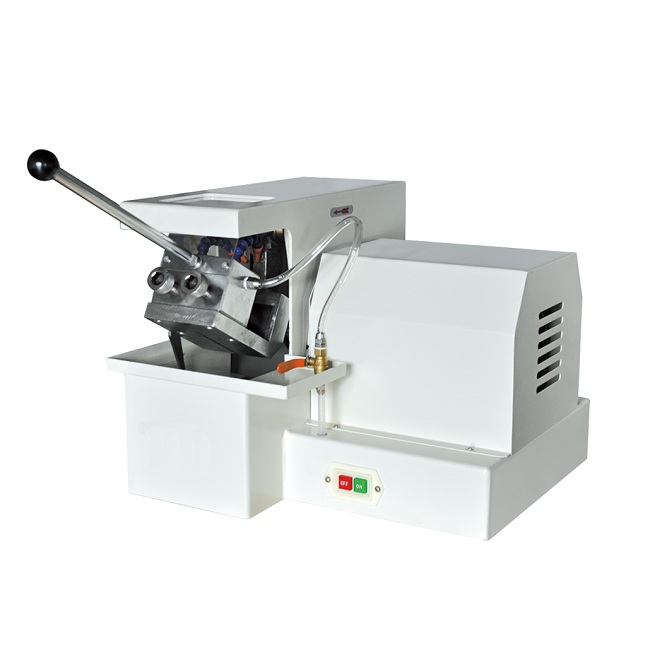

Q-2J型金相试样切割机

产品简介 Product introduction

在金相试样制备过程中，试样材料的切割是试样制备的首道重要工序,本机利用高速旋转的薄片砂轮来截取试样，适直切割较硬的金属材料，本机有冷却装置，用来带走切割时所产生的热量，避免试样过热而改变组织。

性能特点 Performance characteristics

Q-2J型金相试样切割机，砂轮主轴装在摇臂轴承座里，通过三角皮带轮的传动而获得动力为砂轮切割的进给运动，切割进给量的快慢，决定于手动摇臂摆动的快慢，工作台前上方是样件快速夹紧机构，压杆可上下任意移动、夹紧、使用方便灵活，压杆中空通冷却液，压块下方为工作甘口，有V型槽，供夹紧试样用，工作台装有透明有机玻璃防护罩，供切割时观察防护之用，机体内进出水道和冷却液开关，冷却液的流量大小，可根据切割需要任意调节或关闭。

对岩石、陶瓷等试样材料的切割，必须用金刚石砂轮片才可切割。（金刚石砂轮片需特殊订货）

技术指标 Technical indicators

切割方式	手动、Y向进给
切割片尺寸	Φ250×2×Φ32mm
最大切割截面	30X30mm
主轴转速	2800r/min
电机功率	1.1kw
切割夹具	螺纹夹具
输入电源	380V, 50Hz,，三相四线
外形尺寸	500X470X420mm
重量	60kg

标准配置 Standard configuration

产品附件	单位	数量	备注
切割片	个	1
扳手	个	1
进水管	根	1	6分接口
出水管	根	1	Φ32
技术文件	1.产品说明书1份 2.产品合格证1份

选配附件 Optional accessories

A、普通型金相切割片：适合切割普通钢铁，铸铁及淬火钢等，硬度HRC30-65；

A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;

该系列产品切割硬度分为：A1 HRC≤45、A2HRC45-55、A3 HRC≥55

产品名称	磨料	规格/mm	备注
金相切割片A系列	Al₂O₃	2300.8-1.525-32	适应切割：普通钢铁材料、碳素钢、合金钢、铸铁件、未淬火钢等黑色金属材料。
		2501.2-2.025-32
		3001.5-2.025-32
		3502.0-3.025-32
		4002.5-3.025-32
		4502.8-3.225-32
		5003.0-3.532

B、精致型金相切割片：适合切割高碳钢、高速钢及大直径高硬度淬火钢等，硬度HRC30-70；

B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;

该系列产品切割硬度分为：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55

产品名称	磨料	规格/mm	备注
金相切割片B系列	Al₂O₃	2300.8-1.525-32	适应切割：高碳钢、合金钢、高速钢、淬火钢及易热材料等黑色金属。
		2501.0-2.025-32
		3001.5-2.025-32
		3502.0-3.025-32
		4002.6-3.025-32
		4502.8-3.525-32
		5003.0-4.032

C、专用型金相切割片：适合切割铜材、铝合金、非铁金属及非金属材料等；

C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;

该系列产品切割硬度分为：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55

产品名称	磨料	规格/mm	备注
金相切割片C系列	SiC	2300.8-1.525-32	切割非铁金属材料（铜铝锌钨钼钛铸铝钨钼合金硬质合金等）及非金属脆性材料（玻璃陶瓷岩石）。
		2501.0-2.025-32
		3001.5-2.025-32
		3502.0-3.025-32
		4002.6-3.025-32
		4502.8-3.525-32
		5003.0-4.032

D、高档型金相切割片：适合切割高硬度黑色金属材料，硬度计HRC30-70；

D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;

该系列产品切割硬度分为：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55

产品名称	磨料	规格/mm	备注
金相切割片D系列	Al₂O₃	2300.8-1.525-32	适应切割：高碳钢、合金钢、高速钢、不锈钢、淬火钢及易热材料变形且硬度极高的黑色金属等。
		2501.0-2.025-32
		3001.5-2.025-32
		3502.0-3.025-32
		4002.6-3.025-32
		4502.8-3.525-32
		5003.0-4.032
