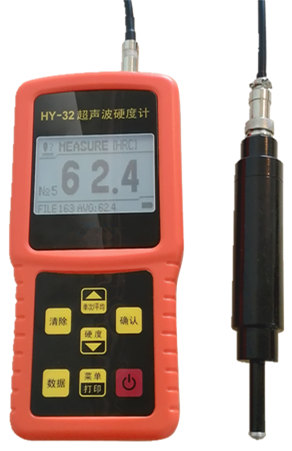

HY-32型便携式超声波硬度计

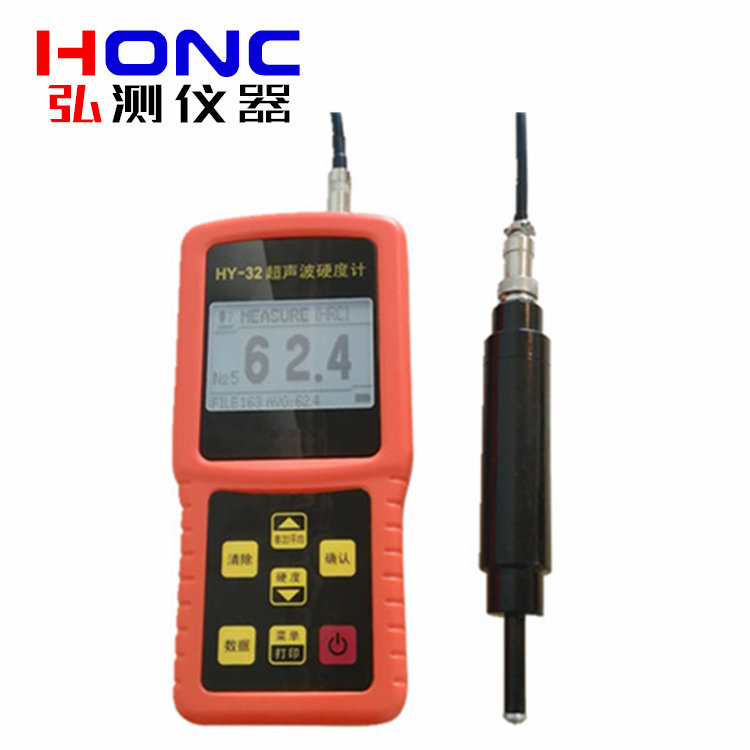

HY-32型便携式超声波硬度计

产品简介 Product introduction

HY-32型便携式超声波硬度计由我司经过多年研究，研发出来新一代的便携式超声波硬度计。

HY-31型便携式超声波硬度计是利用超声振动原理来测量硬度的一种新型智能仪器，主要用于测量金属洛氏硬度（HRC），自带转换功能，可转换成对应的维氏（HV）、布氏（HB）硬度值显示，并带有存储功能，是目前便携式硬度计中对工件表面无损伤的硬度计。

应用范围 Applications

本机可现场适应于细晶粒材料的任何形状尺寸的工件，在电镀、机械加工、汽车零部件、航空航天、石化、热处理、模具、轴承、曲轴、齿轮、监督检验和科研教学等领域得到广泛的应用；包括

■ 电镀层（如镜面辊、镀铬辊、瓦楞辊、凹版、活塞杆及油缸、活塞环、造纸烘缸、镀铬零部件）、渗氮层、渗碳层、金属薄片、小型零部件等其它便携式硬度计不能测量的工件；

■ 测量时要求表面无损伤、无压痕的工件；

■ 不易移动的大型工件或不易拆卸的零部件及特殊形状的被测件；

工作原理 Working principle

超声波硬度计基于超声接触阻抗测量原理，也称UCI （Ultrasonic contact Impedance）方法，在均匀的接触压力下，传感器杆的谐振频率随试件的硬度而改变。探头中的传感器杆，一端和一个大质量刚体固定在一起，另一端镶有金刚石。当压头被压到工件上，在固定负荷作用下，对弹性模量相同的工件来说，硬度愈低，那么压头与工件表面的接触面积愈大，从而阻尼传感器杆的压头端的压痕大小也愈大，于是此端振动幅度也愈小，谐振频率就愈高，所以通过谐振频率的变化，就可以确定工件硬度。

性能特点 Performance characteristics

HY-32型便携式超声波硬度计是由我公司第一代超声波硬度计的基础上，全新升级研发的第二代超声波硬度计，符合DIN 50159-1、ASTM-A1038-05、JB/T 9377-2010等德国、美国及中国GB标准。它在保持第一代HY-31型便携式超声波硬度计技术**、性能稳定等特点的同时，具有以下特点：

◆ 对工件无损伤——工件表面无肉眼可见压痕；

◆ 测量精度高——最高可达±1.0 HRC，或±3% HV/HB；

◆ 测量速度快——1秒内输出测试结果，适用于大批量产品现场全检；

◆ 性能稳定——已经在国内众多行业领军大型中外著名企业应用；

◆ 测试范围宽——可高达1700HV；

◆ 可测量薄工件——如镀铬、氮化、渗碳表面、薄板、薄壁管等；

◆ 可测量异型件——无冲击力，可测量齿轮、曲轴、回转支承等形状不规整的工件；

◆ 大容量存储——可自动存储999组测量数据；

◆ 无线蓝牙打印——可配置微型蓝牙打印机现场打印测试结果；

◆ USB接口——可通过数据软件连接电脑；

◆ 可适配多种探头（5N探头、30N探头、Φ4mm小直径探头），以适应不同工件的测量要求；

技术指标 Technical indicators

1、测量范围：HRC：20-70 ；HV：20-1740 ；HB：76-618；

2、显示精度：洛氏硬度显示时，显示精度0.1 HRC；

3、示值精度：±1.0 HRC（HRC 为55-70时），HV/HB按德国DIN 50159-1标准为±3% HV/HB；

4、载荷：10Nf±1Nf；

5、压头规格：136°金刚石压头；

6、数据存储：999组（每组5个测量值）；

7、可测量工件最小宽度：1mm；

8、可测量工件最薄厚度：1.5mm （5N探头）；

9、可测量镀层最小厚度：8um（镀铬）；

10、持续工作时间：8小时（不开背光及打印时）；

11、仪器使用电源：2000mAH 7.4V可充电锂电池或220V交流电源；

12、外形尺寸：178×84×36mm；

13、探头长度：150mm；

14、仪器重量(含探头)：400g；

15、适用环境温度：-10℃~50℃；

探头类型	10N探头(标准)	5N探头	30N探头	4mm小直径探头
试验力	10N	5N	30N	10N
探头最小直径	7mm	7mm	7mm	4mm
探头长度	150mm	150mm	150mm	150mm
测量面粗糙度	Ra<3.2um	Ra<1.6um	Ra<6.4um	Ra<3.2um
工件最小厚度	3mm	1.5mm	8mm	3mm
探头适用对象	绝大部分工件包括：热处理淬火、氮化、渗碳、镀铬、轴承、齿轮齿面、模具等	1.5mm厚以上薄板、薄片、钢管	比较粗糙的表面	模数2以上的小模数齿轮齿面

标准配置 Standard configuration

1、主机

2、标准探头（含探头线）

3、试块

4、充电器

5、随机文件

6、仪器箱

选配附件 Optional accessories

1、Φ4mm小直径探头(用于狭窄部位或小模数齿轮)

2、5N探头（用于超薄件）

3、30N探头（用于粗糙表面）

4、微型蓝牙打印机

5、数据软件
